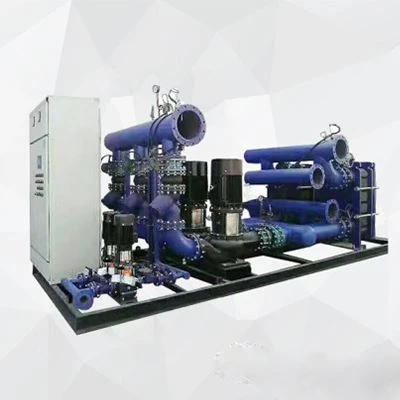

પ્રોસેસ વોટર હીટ એક્સ્ચેન્જર યુનિટ

મુખ્ય હીટ ટ્રાન્સફર તત્વો. સામાન્ય પ્રકારોમાં પ્લેટ હીટ એક્સ્ચેન્જર્સ (ઉચ્ચ કાર્યક્ષમતા, કોમ્પેક્ટ, ડિસએસેમ્બલ કરવામાં સરળ અને સાફ, નાનાથી મધ્યમ પ્રવાહની સ્થિતિ માટે યોગ્ય) અને શેલ-અને-ટ્યુબ હીટ એક્સ્ચેન્જર્સ (ઉચ્ચ દબાણ અને ઉચ્ચ તાપમાન માટે પ્રતિરોધક, અત્યંત અનુકૂલનક્ષમ, મોટાભાગે ઉચ્ચ પ્રવાહ દર અથવા કણો ધરાવતા મીડિયા માટે વપરાય છે)નો સમાવેશ થાય છે. કાર્યક્ષમતા, ચીકણું પ્રક્રિયા પાણી માટે યોગ્ય).તેનું કાર્ય ગરમ અને ઠંડા માધ્યમો વચ્ચેના પરોક્ષ સંપર્ક દ્વારા પ્રક્રિયા પાણી અને ગૌણ માધ્યમો (જેમ કે ગરમ પાણી અને ઠંડુ પાણી) વચ્ચે ગરમીનું વિનિમય પૂર્ણ કરવાનું છે.

પ્રક્રિયા પાણીના પ્રવાહ માટે શક્તિ પૂરી પાડતા, પંપને ચલ આવર્તન પંપ અને નિશ્ચિત આવર્તન પંપમાં વિભાજિત કરવામાં આવે છે. વેરિયેબલ ફ્રિક્વન્સી પંપ લોડના ફેરફારો અનુસાર તેમની ગતિને આપમેળે ગોઠવી શકે છે, ઊર્જા વપરાશ ઘટાડે છે અને મોટા ભારની વધઘટ (જેમ કે રાસાયણિક રિએક્ટરમાં તાપમાન નિયંત્રણ) સાથેના દૃશ્યો માટે યોગ્ય છે. સ્થિર-આવર્તન પંપનું માળખું અને ઓછી કિંમત હોય છે, જે તેમને સ્થિર લોડની સ્થિતિ માટે યોગ્ય બનાવે છે.

તાપમાન સેન્સર, રેગ્યુલેટીંગ વાલ્વ અને PLC કંટ્રોલ સિસ્ટમનો સમાવેશ થાય છે. સેન્સર રીઅલ ટાઇમમાં પ્રક્રિયાના પાણીના ઇનલેટ અને આઉટલેટ તાપમાનનું નિરીક્ષણ કરે છે અને PLC ને સિગ્નલો ટ્રાન્સમિટ કરે છે. હીટ ટ્રાન્સફર માધ્યમ/ઠંડક માધ્યમના પ્રવાહ દરને સમાયોજિત કરીને (જેમ કે સ્ટીમ વાલ્વની શરૂઆતની ડિગ્રી અને ઠંડા પાણીના વાલ્વ), પ્રક્રિયા પાણીનું તાપમાન સુનિશ્ચિત કરવામાં આવે છે કે સેટ ±1 ડિગ્રી રેન્જમાં જાળવવામાં આવે છે (સામાન્ય રીતે).

પ્રક્રિયાના પાણીમાં અશુદ્ધિઓ (જેમ કે રસ્ટ અને પાર્ટિક્યુલેટ મેટર) અટકાવવા, હીટ એક્સ્ચેન્જરને ક્લોગિંગ અટકાવવા અને સાધનની આવરદા વધારવા માટે, ફિલ્ટર સ્ક્રીનની ચોકસાઇ સામાન્ય રીતે 50-100 મેશ હોય છે.

: ગરમી દરમિયાન પ્રક્રિયા પાણીના વોલ્યુમ વિસ્તરણને શોષવા, સિસ્ટમના દબાણને સંતુલિત કરવા અને પાઇપલાઇનના અતિશય દબાણને અટકાવવા. સલામતી વાલ્વ, પ્રેશર ગેજ અને થર્મોમીટર્સનો ઉપયોગ સિસ્ટમ સુરક્ષા સુરક્ષા અને ઓપરેશનલ સ્ટેટસ મોનિટરિંગ માટે થાય છે.
